Учебный комплект летающей ракеты «Протон-М»

Учебный комплект летающей ракеты «Протон-М»

Учебный комплект летающей ракеты «Протон-М» — это наглядное и увлекательное решение для занятий по техническому творчеству, основам аэродинамики, ракетомоделированию и проектной деятельности. Набор позволяет не просто собрать модель ракеты, а провести полноценный учебный цикл: от изучения конструкции и сборки до подготовки к старту, запуска и анализа полёта.

Комплект создан на основе модели российской ракеты-носителя тяжёлого класса «Протон-М». Сборка имеет средний уровень сложности, поэтому набор подходит как для проведения демонстрационных занятий с педагогом, так и для самостоятельной работы учащихся под руководством наставника.

Главная ценность комплекта заключается в том, что он объединяет в себе сборочную модель, средства запуска, систему спасения и сменные двигатели разной мощности. Это делает обучение практическим, зрелищным и по-настоящему запоминающимся.

Для чего подходит комплект

Набор может использоваться в школах, центрах дополнительного образования, технопарках, инженерных классах, кружках авиамоделирования и ракетомоделирования. Комплект помогает объяснять сложные физические явления через практику и делает изучение инженерных дисциплин более понятным.

• для изучения основ реактивного движения;
• для знакомства с устройством ракеты и принципами её работы;
• для демонстрации аэродинамики и устойчивости полёта;
• для проведения практических запусков в рамках STEM-обучения;
• для проектной и исследовательской деятельности учащихся;
• для профориентации в области инженерии, авиации и космонавтики.

Почему этот комплект особенно интересен для обучения

В отличие от обычных демонстрационных макетов, данный комплект даёт возможность пройти весь путь от теории к реальному результату. Учащиеся собирают модель своими руками, знакомятся с её основными узлами, узнают, как работает система спасения, как влияет тип двигателя на высоту полёта, и затем видят всё это в действии на практике.

1. Сборка модели
   Формирует аккуратность, инженерное мышление и навык работы по инструкции.
2. Подготовка к запуску
   Позволяет понять роль стартового оборудования, направляющей, пульта и двигателя.
3. Наблюдение за полётом
   Делает физические процессы наглядными: тяга, разгон, подъём, раскрытие парашюта, снижение.
4. Повторные запуски
   Помогают сравнивать результаты и проводить учебные эксперименты с разными сценариями.

Многоразовая ракета для серии учебных запусков

Одним из главных преимуществ комплекта является многоразовое использование ракеты. После завершения активного участка полёта срабатывает система спасения, и модель возвращается на землю на парашюте. Это позволяет существенно снизить риск повреждений и использовать комплект многократно.

Многоразовость достигается сразу за счёт двух ключевых элементов:

• парашютной системы спасения, обеспечивающей мягкое снижение модели;
• сменных двигателей, которые позволяют выполнять новые запуски без замены всей ракеты.

Благодаря этому один и тот же комплект можно использовать для демонстрационных стартов, тренировок, сравнительных экспериментов и учебных мероприятий.

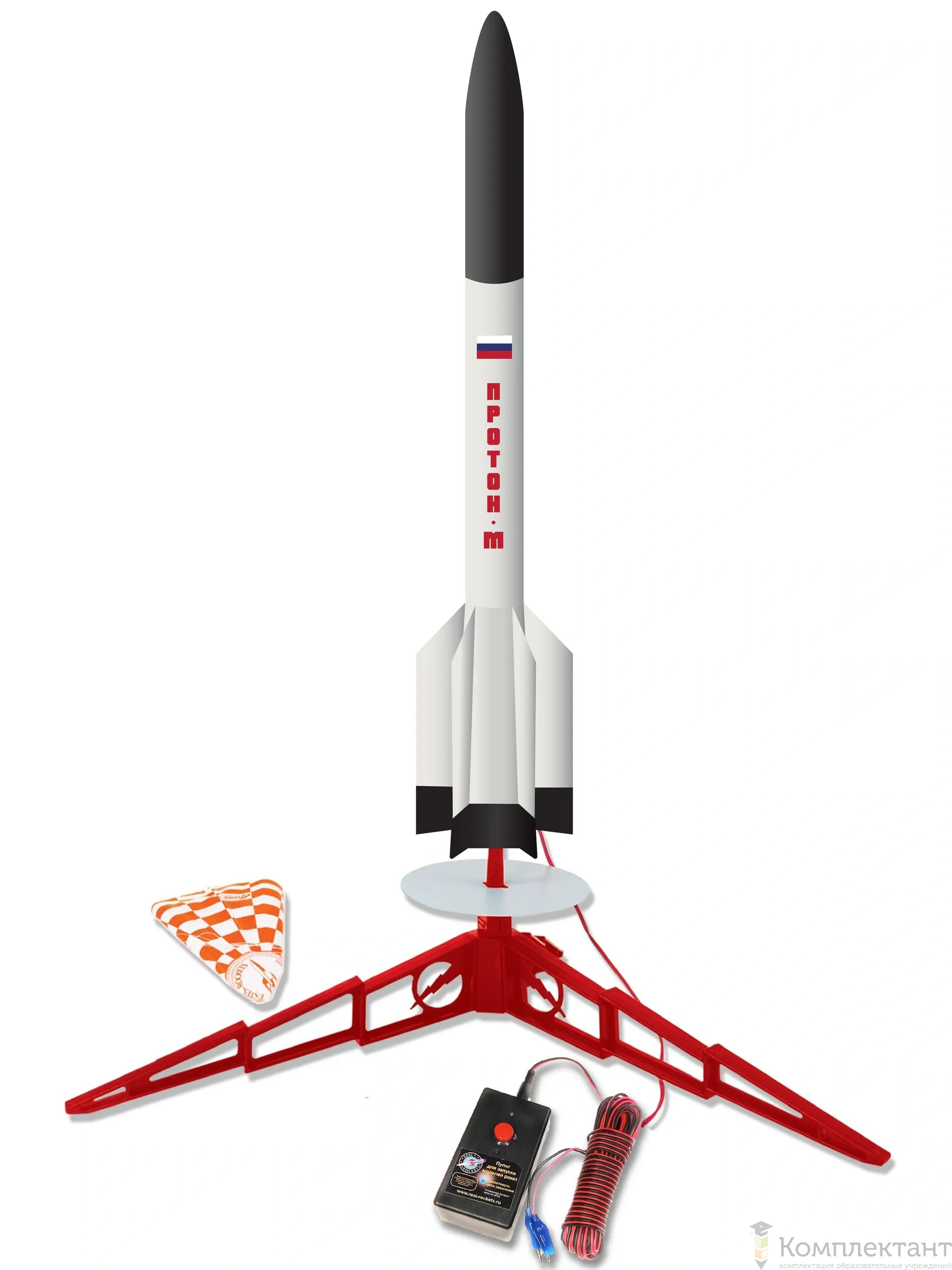

Описание модели ракеты

В основе комплекта — модель российской ракеты-носителя «Протон-М» для сборки. Это эффектная учебная модель, которая помогает познакомить учащихся с внешним обликом и базовой логикой конструкции современных ракет-носителей.

Сборка имеет средний уровень сложности, что делает комплект хорошим выбором для занятий, где важно не только получить готовый результат, но и вовлечь учащихся в сам процесс создания изделия.

Модель оснащается системой спасения на базе парашюта и запускается со стартового стола с дистанционным электрическим воспламенением двигателя. Такой подход делает запуск более организованным, безопасным и технологичным.

Что изучают учащиеся на примере модели

• назначение корпуса, обтекателя и хвостовой части;
• роль стабилизации в полёте;
• влияние тяги двигателя на высоту запуска;
• работу системы спасения в верхней точке траектории;
• принципы безопасной подготовки к старту.

Парашютная система спасения

В комплект входит парашют D-500, который используется как основа системы спасения ракеты. Парашют раскрывается в верхней точке траектории и обеспечивает безопасное возвращение модели на землю.

Это особенно важно в образовательной среде, где ценятся не только зрелищность запуска, но и возможность повторного использования оборудования.

Преимущества парашютной системы

• снижение скорости спуска ракеты;
• уменьшение вероятности повреждения корпуса при приземлении;
• возможность многократной эксплуатации модели;
• наглядная демонстрация работы системы спасения.

Характеристики парашюта D-500

• диаметр парашюта — 500 мм;
• длина строп — 500 мм;
• материал — полиэстер;
• масса — 14 г.

Парашют поставляется со стропами, которые фиксируются при сборке, что также может использоваться как часть практического занятия.

Сменные двигатели для разных сценариев запуска

В комплект входят три типа модельных ракетных двигателей, что делает набор особенно ценным для учебных экспериментов. Учащиеся могут сравнивать характеристики запусков, наблюдать различия в наборе высоты и обсуждать, как параметры двигателя влияют на траекторию и поведение модели.

Все двигатели являются сменными, поэтому комплект удобно использовать для серии последовательных запусков.

Двигатели РД1-10-5 — 2 шт

Двигатели РД1-10-5 подходят для запуска моделей ракет малого калибра массой до 100–150 г. Они хорошо подходят для первых тренировочных запусков и отработки процедуры старта.

• предполагаемая высота полёта — до 150 м;
• суммарный импульс — 8,2–10 Нс;
• в комплекте с каждым двигателем идёт воспламенитель;
• вышибной заряд раскрывает систему спасения ракеты.

Во время работы двигателя формируется заметный дымовой след, благодаря чему траектория полёта становится хорошо видимой для наблюдения.

Двигатели РД1-20-5 — 2 шт

Двигатели РД1-20-5 рассчитаны на запуск моделей малого калибра массой до 200 г. Это более мощный вариант для зрелищных и более высоких запусков.

• предполагаемая высота полёта — до 250 м;
• наружный диаметр — 20 мм;
• длина — 85 мм;
• время работы — 1,2 с;
• время задержки — 5 с;
• средняя тяга — 16 Н;
• максимальная тяга — 25 Н;
• суммарный импульс — 16–20 Нс.

Такие двигатели расширяют возможности демонстраций и позволяют проводить сравнение полётов на разных уровнях тяги.

Двигатели РД1-30-5 — 2 шт

Двигатели РД1-30-5 входят в набор как наиболее мощный вариант для данной модели. Они подходят для более высоких запусков и дают возможность проводить яркие демонстрации на открытых площадках.

• предполагаемая высота полёта — до 350 м;
• предназначены для запусков с увеличенной высотой подъёма;
• используются как сменные двигатели для повторных стартов;
• помогают проводить сравнительный анализ полётов с разной мощностью двигателя.

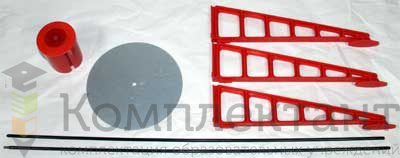

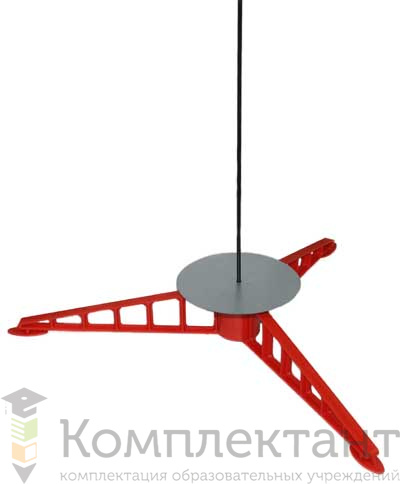

Стартовый стол СТ-600

В комплект входит стартовый стол СТ-600, который обеспечивает правильную подготовку ракеты к запуску и удерживает её в вертикальном положении, задавая направление полёта.

Наличие стартового стола особенно важно для образовательной эксплуатации, так как позволяет организовать запуск аккуратно, стабильно и безопасно.

Особенности стартового стола

• направляющая из двух стержней диаметром 5 мм и длиной 600 мм;
• три лапы с регулировкой для устойчивой установки;
• центральная часть конструкции;
• отражатель реактивной струи;
• подставка под ракету;
• мешок для переноски и футляр для металлических стержней.

Направляющая легко собирается из двух половин, а в разобранном состоянии стол удобен для транспортировки и хранения.

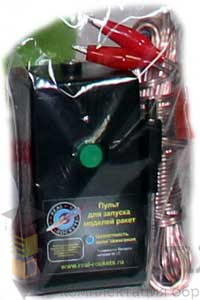

Пульт дистанционного запуска «Пуск-1»

Для безопасного старта в комплект включён пульт дистанционного запуска «Пуск-1». Он предназначен для удалённого запуска моделей ракет с полным импульсом двигателя до 100 Нс.

Использование пульта делает процесс запуска более безопасным и удобным для преподавателя и учащихся, поскольку старт производится с расстояния.

Особенности пульта

• длина провода — 10 м;
• наличие ключа на старт;
• индикатор прозвонки;
• индикатор напряжения на выходе;
• подходит для организованных учебных запусков.

Методическое пособие

В комплект входит методическое пособие по сборке ракеты, которое помогает быстро включить набор в образовательный процесс. Пособие упрощает подготовку к занятию и делает работу с комплектом понятной как для преподавателя, так и для учащихся.

Что даёт методическое сопровождение

• пошаговое освоение сборки модели;
• понимание последовательности подготовки к пуску;
• формирование культуры безопасной работы;
• возможность встроить комплект в урок, кружок или проектную деятельность.

Какие навыки формирует комплект

• начальные инженерные навыки;
• понимание принципов реактивного движения;
• умение работать по инструкции и соблюдать последовательность операций;
• базовые навыки анализа результатов испытаний;
• интерес к космонавтике, ракетной технике и прикладной физике.

Преимущества комплекта

• Комплексное решение — в одном наборе собраны ракета, двигатели, парашют, стартовый стол, пульт и методическое сопровождение.
• Практическая направленность — учащиеся не просто изучают теорию, а видят реальный полёт модели.
• Многоразовое использование — парашютная система и сменные двигатели делают комплект особенно выгодным для регулярных занятий.
• Наглядность — запуск ракеты вызывает высокий интерес и помогает вовлечь учащихся в изучение технических дисциплин.
• Удобство для педагога — комплект подходит для организованной учебной работы и показательных запусков.

Технические характеристики

Состав комплекта

Итог

Учебный комплект летающей ракеты «Протон-М» — это не просто модель для запуска, а полноценный образовательный инструмент, который объединяет сборку, практику, исследование и зрелищную демонстрацию инженерных принципов. Благодаря парашютной системе спасения, стартовому оборудованию, дистанционному пульту и набору сменных двигателей комплект подходит для регулярного использования и помогает сделать занятия по техническому творчеству действительно живыми и запоминающимися.
